Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Leenz
Chứng nhận: RoHs
Số mô hình: LZANT-10118-A
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 10
Thời gian giao hàng: 15 ngày
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500 mỗi ngày
Tần số: |
5150-5850MHz |
VSWR: |
<2,0 |
Mức tăng cao nhất: |
10DBi |
Kháng trở: |
50 |
Tần số: |
5150-5850MHz |
VSWR: |
<2,0 |
Mức tăng cao nhất: |
10DBi |
Kháng trở: |
50 |
1. Thông số kỹ thuật
|
A. Đặc điểm điện |
||
| Tần số | 5150-5850MHz | |
| VSWR | < 2.0 | |
| Hiệu quả | ≈70% | |
| Lợi nhuận đỉnh | 10dBi | |
| Kháng trở | 50 Ohm | |
| Sự phân cực | Đường thẳng | |
| Độ rộng chùm quang ngang | 360° | |
| Độ rộng chùm quang dọc | 10±2° | |
| T90(H) hình tròn | ±2 | |
| Sức mạnh tối đa | 50W | |
| B. Vật liệu & Cơ khí | ||
| Loại kết nối | N-J | |
| Cấu trúc | Φ16*100±3mm | |
| Trọng lượng | 0.2kg | |

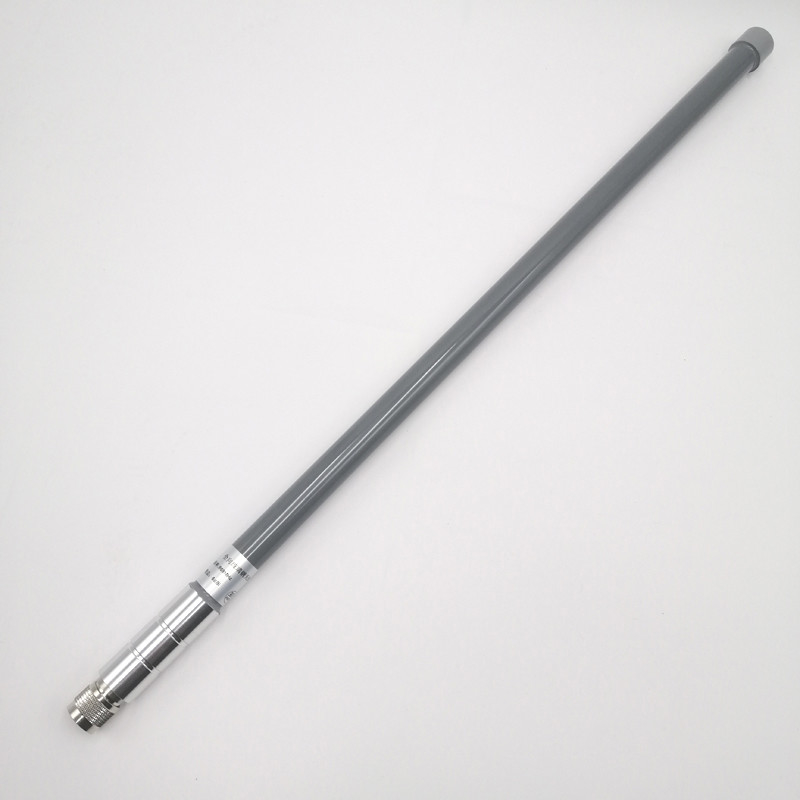

| Vật liệu Radome | Sợi thủy tinh (Xám) | |
|
C. Môi trường |
||
| Nhiệt độ hoạt động | - 45 ̊C ~ + 85 ̊C | |
| Nhiệt độ lưu trữ | - 45 ̊C ~ + 85 ̊C | |
| Tốc độ gió theo định số | 36.9m/s | |
| Bảo vệ ánh sáng | Dc nối đất | |
2. Dữ liệu thử nghiệm tham số ăng-ten-S
2VSWR
2.2 Tổng hiệu quả và lợi nhuận:
| Tần số ((MHz) | 5150 | 5200 | 5250 | 5300 | 5350 | 5400 | 5450 | 5500 | 5550 | 5600 | 5650 | 5700 | 5750 | 5800 | 5850 |
| Lợi nhuận (dBi) | 8.75 | 8.82 | 9.08 | 9.16 | 9.32 | 9.86 | 10.12 | 9.98 | 9.81 | 9.87 | 10.38 | 10.37 | 10.09 | 9.34 | 8.51 |
| Hiệu quả (%) | 67.16 | 63.97 | 65.61 | 65.21 | 65.05 | 67.25 | 68.99 | 67.83 | 66.91 | 68.26 | 70.46 | 72.10 | 73.38 | 72.74 | 73.67 |
| 3D | 2D-Xét ngang | 2D-Dọc | |
| 5150MHz | |
|
|
| 5550MHz | |
|
|
| 5850MHz | |
|
|
